Conector rezistent la apă M8 2 Pin Quick Lock IP67
Dongguan Hejiaxin Technology Co., Ltd. este unul dintre cei mai importanți producători și furnizori de conector impermeabil cu blocare rapidă m8 2 pin ip67 din China. Vă rugăm să nu ezitați să cumpărați cu ridicata produse durabile fabricate în China aici și să obțineți lista de prețuri de la fabrica noastră. Toate produsele personalizate sunt de înaltă calitate și preț competitiv.
Specificatii tehnice
|
Parametru |
Caietul de sarcini |
|
Tensiune nominală |
AC110V |
|
Evaluare curentă |
Mai mic sau egal cu 3A |
|
Timp de priză |
1500 |
|
Max cablu OD |
Mai mic sau egal cu 4,5 mm |
|
Structura circuitului |
Paralel |
|
Rezistența de contact |
10mΩ |
|
Structura de izolare |
500MΩatDC500V |
|
Rezistenta la tensiune la temperatura camerei |
1,5KV |
|
Evaluarea temperaturii |
-20 de grade ~+85 grade |
|
Nivel impermeabil |
IP67 |
Specificații materiale
|
Parametru |
Caietul de sarcini |
|
Material de sârmă |
PVC, cauciuc |
|
Material Jack |
PVC |
|
Material Pin |
Alamă-nichelată |
|
Inel de etanșare |
Cauciuc |
Desen de inginerie a produsului
Desenul de inginerie include lungimea totală, dimensiunile decupării panoului (diametru și adâncime), cursa-de blocare rapidă a manșonului și marcajul știftului-1. Secțiunile transversale-indică mecanismul camei și cursa de eliberare – numai strâns manual, fără unelte. Max cablu OD 4,5 mm, toleranțe conform ISO 2768-m. Fișiere PDF/DWG disponibile pentru CAD.
Detaliu produs
Interfață de împerechere
Fotografia de detaliu prezintă două carcase galbene în timpul împerecherii, cu manșonul parțial întors. Demonstrează blocare-de degetul mare, canal anti-inversare și compresie a etanșării. Un clic audibil confirmă angajarea completă, reducând asamblarea greșită. Util pentru poziția mâinii de instalare și direcția de rotație

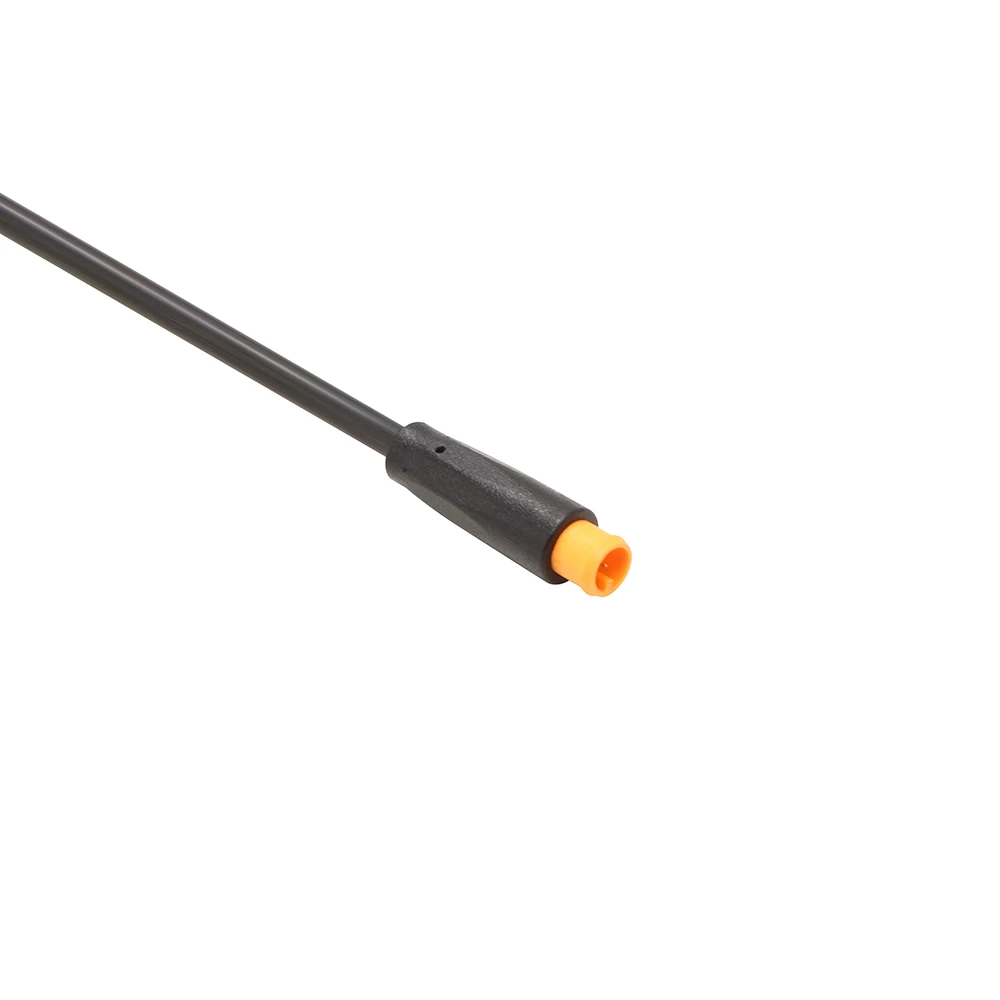

Fișă masculin
Acest prim{0}}plan arată numai mufa tată galbenă. Caracteristicile includ manșonul moletat de blocare rapidă, două știfturi din alamă placate cu nichel, inelul O de cauciuc din spatele feței de îmbinare și o cheie de polarizare pentru a preveni introducerea inversă. Capacul de intrare a cablului este vizibil, acceptând diametrul exterior de până la 4,5 mm.
