Conector rezistent la apă M12 3 IP68
Dongguan Hejiaxin Technology Co., Ltd. este unul dintre cei mai importanți producători și furnizori de conector m12 3 nucleu impermeabil ip68 din China. Vă rugăm să nu ezitați să cumpărați cu ridicata produse durabile fabricate în China aici și să obțineți lista de prețuri din fabrica noastră. Toate produsele personalizate sunt de înaltă calitate și preț competitiv.
Specificatii tehnice
|
Parametru |
Caietul de sarcini |
|
Tensiune nominală |
AC250V |
|
Evaluarea curentă |
Mai mic sau egal cu 6A |
|
Vreme de priză |
1500 |
|
Max cablu OD |
Mai mic sau egal cu 6,0 mm |
|
Structura circuitului |
Paralel |
|
Rezistența de contact |
10mΩ |
|
Structura de izolare |
500MΩatDC500V |
|
Rezistenta la tensiune la temperatura camerei |
1,5KV |
|
Evaluarea temperaturii |
-20 de grade ~+85 grade |
|
Nivel impermeabil |
IP67 |
Specificații materiale
|
Parametru |
Caietul de sarcini |
|
Material de sârmă |
PVC, cauciuc |
|
Material Jack |
PVC |
|
Material Pin |
Alamă-nichelată |
|
Inel de etanșare |
Cauciuc |
Desen de inginerie a produsului
Desenul dimensional oferă date mecanice cheie pentru fiecare extras CAD atașat. Lungimea totală a dopului tată 41,5 mm, lungimea filetului de împerechere 10,0 mm, lungimea filetului de intrare a cablului 6,0 mm, cu o lungime a presetupei de etanșare de 14,5 mm. Lungime totală priza mamă 42,0 mm, adâncimea filetului față de împerechere 10,0 mm, filet intrare cablu 14,0 mm, lungime filet lateral montare 15,0 mm, cu o zonă de compresie a etanșării de 8,6 mm. Ambele folosesc fire de împerechere M12×1.0; toleranțe conform ISO 2768‑m. Pozițiile duble ale inelelor O sunt indicate pentru verificarea IP68. PDF/DWG disponibil pentru integrarea CAD. Verificați compresia etanșării și etanșeitatea presetupei înainte de scufundare.
Detaliu produs

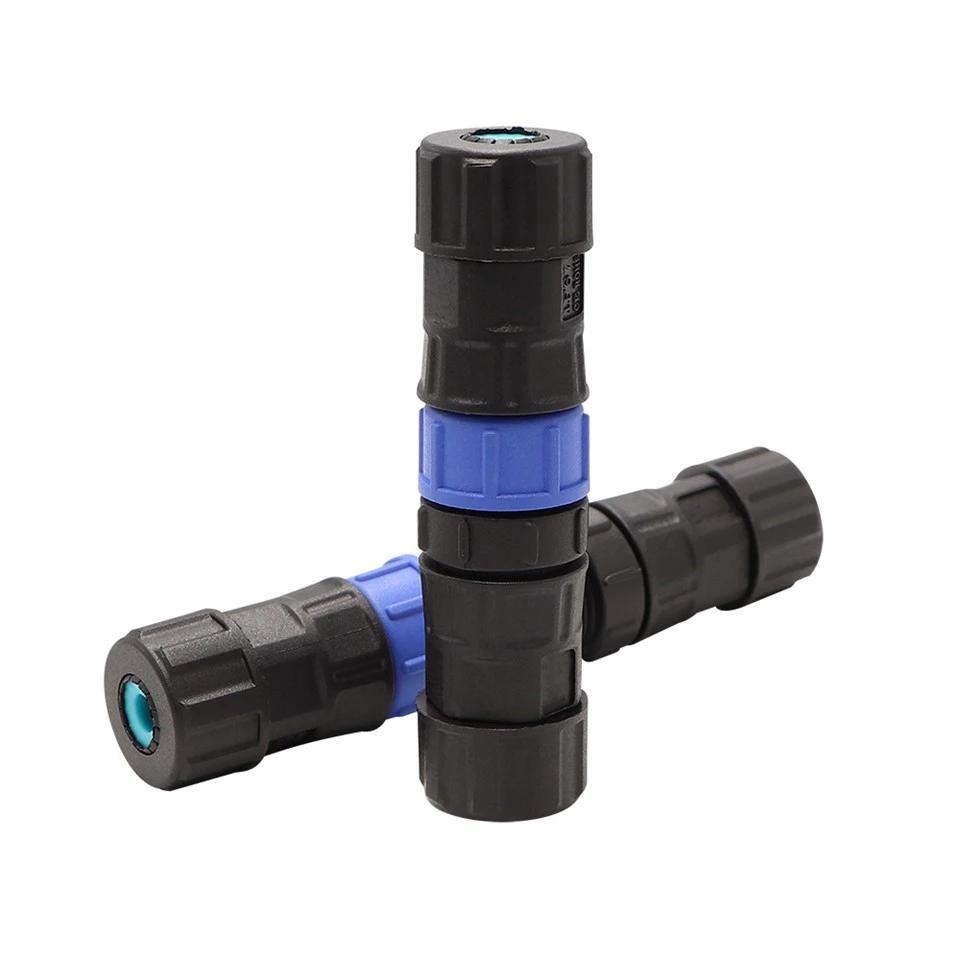

Mascul și femeie cu 3 pini
Această fotografie compozită arată conectorii tată și mamă cu 3 pini atât în orientare verticală, cât și orizontală. Carcasele din PVC negru sunt consistente pe tot parcursul, cu inelul de interfață de împerechere turnat în albastru – un indicator vizual pentru identificarea rapidă a clasei de etanșare IP68. Cele trei contacte din alamă placate cu nichel (pini de 1,0 mm) sunt vizibile pe fața tată. Inelul albastru distinge această serie de versiunile standard IP67, semnalând o capacitate îmbunătățită de scufundare. Utilizați această imagine pentru o identificare vizuală pozitivă înainte de instalare în medii subacvatice sau cu umiditate ridicată.

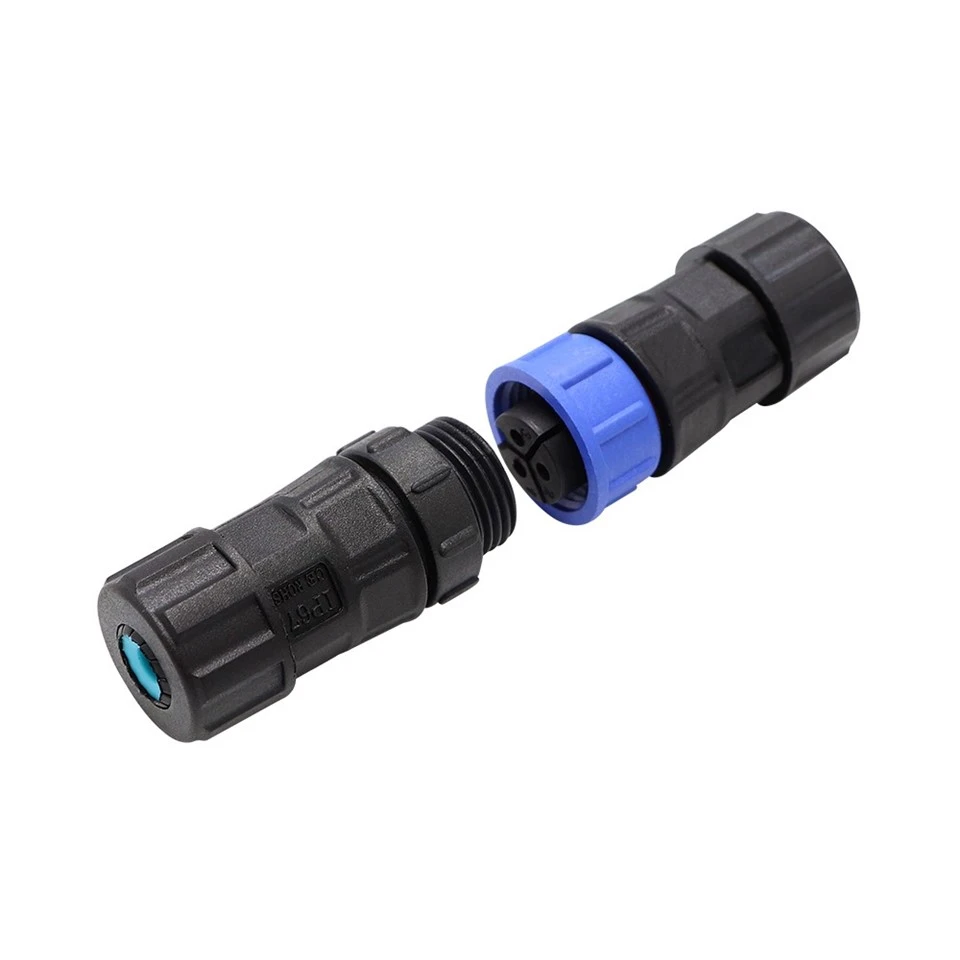

Adaptor impermeabil masculin și feminin dezasamblat
Această fotografie explodata arată adaptoarele tată și femela complet dezasamblate, dezvăluind arhitectura internă de etanșare. Inelele O duble (unul pe rădăcina filetului tată, unul în interiorul filetului interior) sunt clar vizibile - acestea sunt elementele principale care realizează protecția la scufundare IP68. Piulița de cuplare filetată, presetupă și clema internă de detensionare sunt toate prezentate separat. Nu sunt necesare unelte speciale pentru reasamblare – cuplul standard (0,8–1,2 Nm) pe presetupă asigură o comprimare adecvată a etanșării. Această imagine ajută echipele de întreținere să înțeleagă stiva de etanșare și secvența corectă de asamblare.
