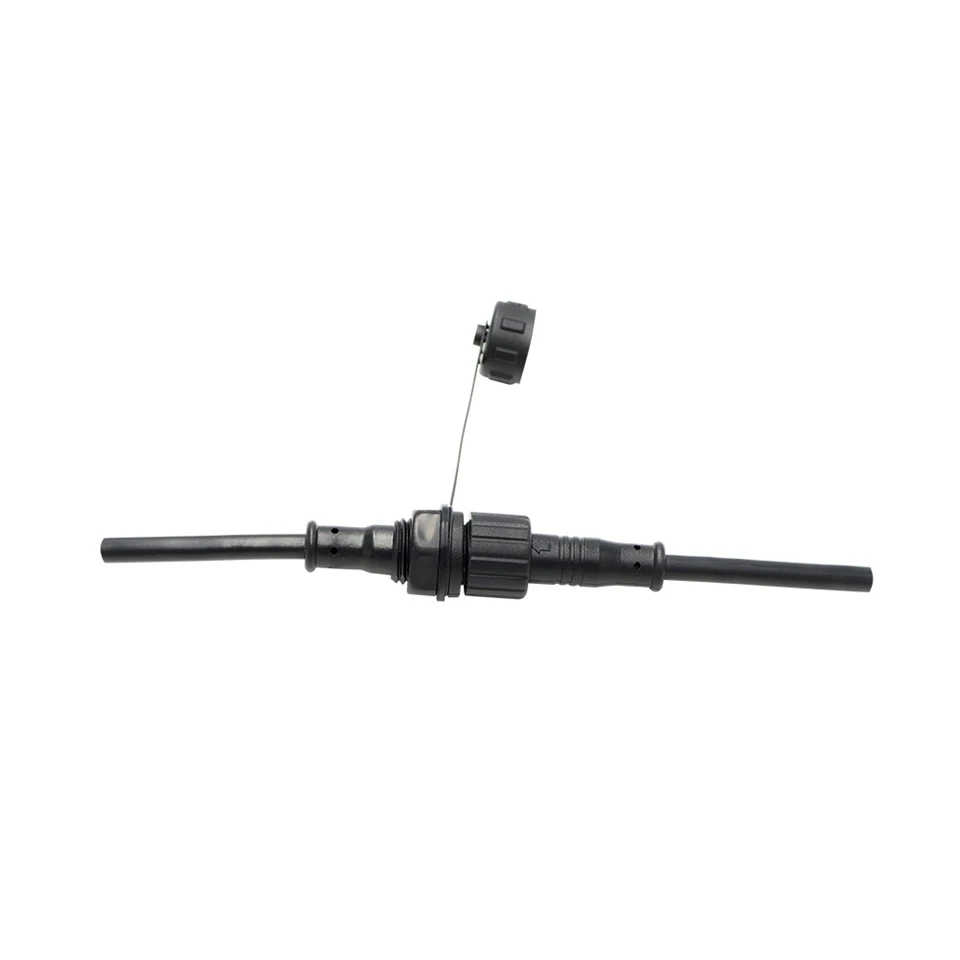

Conector impermeabil M12 6 Pin Filet IP67
Dongguan Hejiaxin Technology Co., Ltd. este unul dintre cei mai importanți producători și furnizori de conector impermeabil cu filet m12 6 pin ip67 din China. Vă rugăm să nu ezitați să cumpărați cu ridicata produse durabile fabricate în China aici și să obțineți lista de prețuri de la fabrica noastră. Toate produsele personalizate sunt de înaltă calitate și preț competitiv.
Specificatii tehnice
|
Parametru |
Caietul de sarcini |
|
Tensiune nominală |
AC250V |
|
Evaluarea curentă |
Mai mic sau egal cu 6A |
|
Timp de priză |
1500 |
|
Max cablu OD |
Mai mic sau egal cu 6,0 mm |
|
Structura circuitului |
Paralel |
|
Rezistența de contact |
10mΩ |
|
Structura de izolare |
500MΩatDC500V |
|
Rezistenta la tensiune la temperatura camerei |
1,5KV |
|
Evaluarea temperaturii |
-20 de grade ~+85 grade |
|
Nivel impermeabil |
IP67 |
Specificații materiale
|
Parametru |
Caietul de sarcini |
|
Material de sârmă |
PVC, cauciuc |
|
Material Jack |
PVC |
|
Material Pin |
Alamă-nichelată |
|
Inel de etanșare |
Cauciuc |
Desen de inginerie a produsului
Desenul dimensional oferă date mecanice cheie pentru fiecare extras CAD atașat. Fișa tată are două secțiuni de filet: capătul de împerechere de 14,9 mm, capătul de intrare a cablului de 15,0 mm, cu o piuliță hexagonală intermediară de 16,21 mm. Receptacul mamă: adâncimea filetului față de împerechere 11,5 mm, partea de montare 12,5 mm, cu lățimea piuliței de 13,2 mm. Ambele folosesc filete M12×1.0; toleranțe conform ISO 2768‑m. Lungimea totală a femeii 33,7 mm. Poziția cheii de polarizare marcată pentru orientarea corectă. PDF/DWG disponibil pentru integrarea CAD. Verificați cuplarea filetului și compresia etanșării atunci când calculați jocul la panou.
Detaliu produs
Fișă tată cu 3 pini Vedere frontală
Această vedere frontală prezintă ștecherul tată cu trei contacte din alamă placate cu nichel (pini cu diametrul de 1,0 mm) aranjate în modelul circular standard M12. Carcasa turnată din PVC negru oferă izolație robustă și rezistență la impact. Cheia de polarizare integrală este vizibilă în poziția de la ora 12, asigurând orientarea corectă a împerecherii. Inelul O de etanșare nu este expus pe această față – este îngropat în spatele rădăcinii filetului. Designul cu fața plată, îndreptată, permite curățarea ușoară a resturilor înainte de conectare. Utilizați această imagine pentru a inspecta dreptatea știfturilor, calitatea plăcii și integritatea carcasei turnate înainte de asamblare.

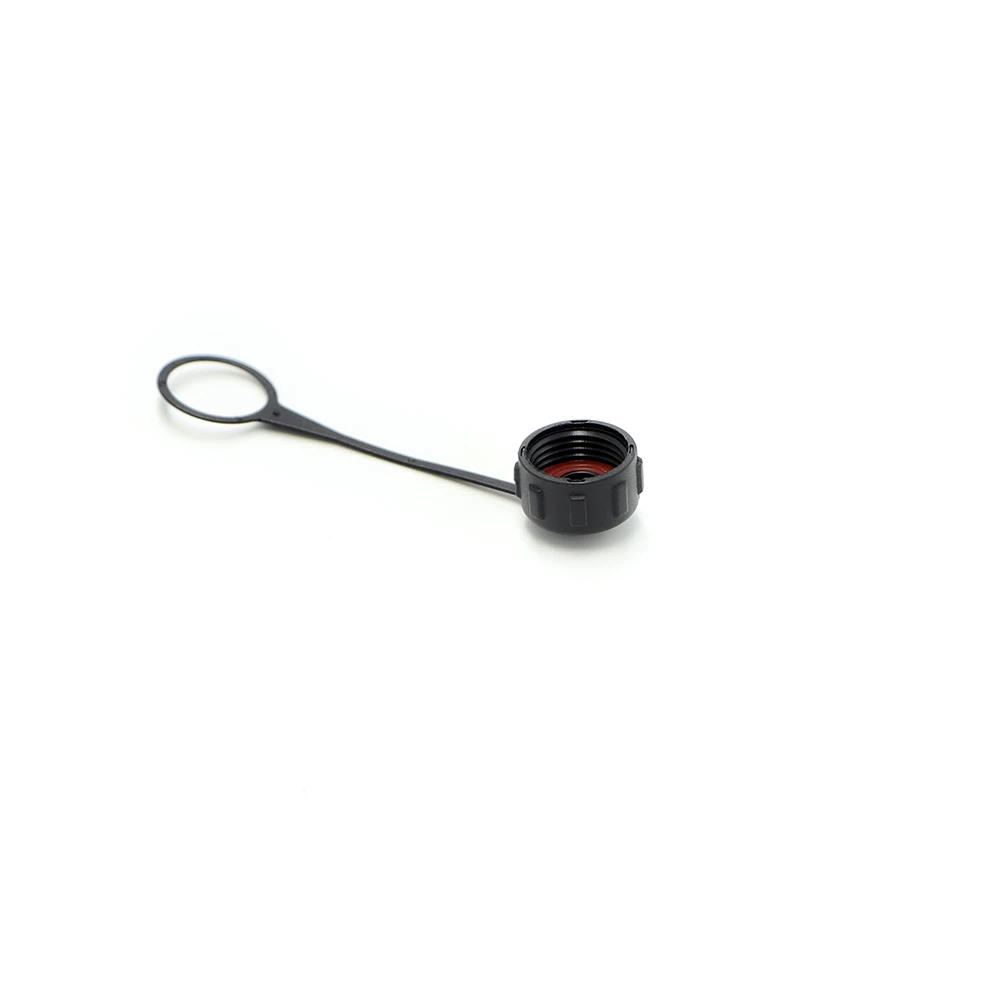

Accesoriu capac antipraf
Această fotografie prezintă accesoriul capac de praf furnizat împreună cu conectorul. Capacul este turnat în PVC negru pentru a se potrivi cu carcasa conectorului, cu o fixare prin apăsare peste filetul M12 - nu sunt necesare unelte. Când este instalat, acoperă întreaga suprafață de îmbinare și zona filetului, protejând contactele și etanșarea de murdărie, umiditate și impact în timpul depozitării sau când este deconectat. Capacul este legat de corpul conectorului printr-o curea flexibilă pentru a preveni pierderea. Acest accesoriu este deosebit de util pentru întreținerea pe teren și deconectările temporare.
FAQ
Tag-uri populare: m12 6 conector impermeabil cu filet ip67, China m12 6 conector impermeabil cu filet ip67 producători, furnizori, fabrică, Conector de cablu impermeabil cu 3 fire, Conector impermeabil M12 cu 2 pini, Conectori M12 cu 2 pini, Conector impermeabil M12 cu 4 pini, Conector impermeabil M12 cu 6 pini, Conector M12 impermeabil cu 4 pini
