Conector impermeabil M12 2 Pin Filet IP67
Dongguan Hejiaxin Technology Co., Ltd. este unul dintre cei mai importanți producători și furnizori de conector impermeabil cu filet m12 2 pin ip67 din China. Vă rugăm să nu ezitați să cumpărați cu ridicata produse durabile fabricate în China aici și să obțineți lista de prețuri de la fabrica noastră. Toate produsele personalizate sunt de înaltă calitate și preț competitiv.
Specificatii tehnice
|
Parametru |
Caietul de sarcini |
|
Tensiune nominală |
AC250V |
|
Evaluarea curentă |
Mai mic sau egal cu 6A |
|
Timp de priză |
1500 |
|
Max cablu OD |
Mai mic sau egal cu 6,0 mm |
|
Structura circuitului |
Paralel |
|
Rezistența de contact |
10mΩ |
|
Structura de izolare |
500MΩatDC500V |
|
Rezistenta la tensiune la temperatura camerei |
1,5KV |
|
Evaluarea temperaturii |
-20 de grade ~+85 grade |
|
Nivel impermeabil |
IP67 |
Specificații materiale
|
Parametru |
Caietul de sarcini |
|
Material de sârmă |
PVC, cauciuc |
|
Material Jack |
PVC |
|
Material Pin |
Alamă-nichelată |
|
Inel de etanșare |
Cauciuc |
Desen de inginerie a produsului
Desenul dimensional oferă date mecanice cheie pentru fiecare extras CAD atașat. Lungime totală mufă tată 47,1 mm, lungime filet împerechere 13,6 mm, filet pe partea panoului 14,6 mm; intrarea cablului acceptă până la 6,0 mm OD. Lungimea totală a recipientului mamă 45,6 mm, adâncimea filetului față de împerechere 12,0 mm, partea de montare 8,6 mm - rețineți asimetria dintre lungimile de angajare masculin și feminin. Toate filetele M12×1.0; toleranțe conform ISO 2768‑m. Poziția cheii de polarizare marcată pentru orientarea corectă. PDF/DWG disponibil pentru integrarea CAD. Verificați suprapunerea filetului și compresia etanșării atunci când calculați jocul la panou.
Detaliu produs

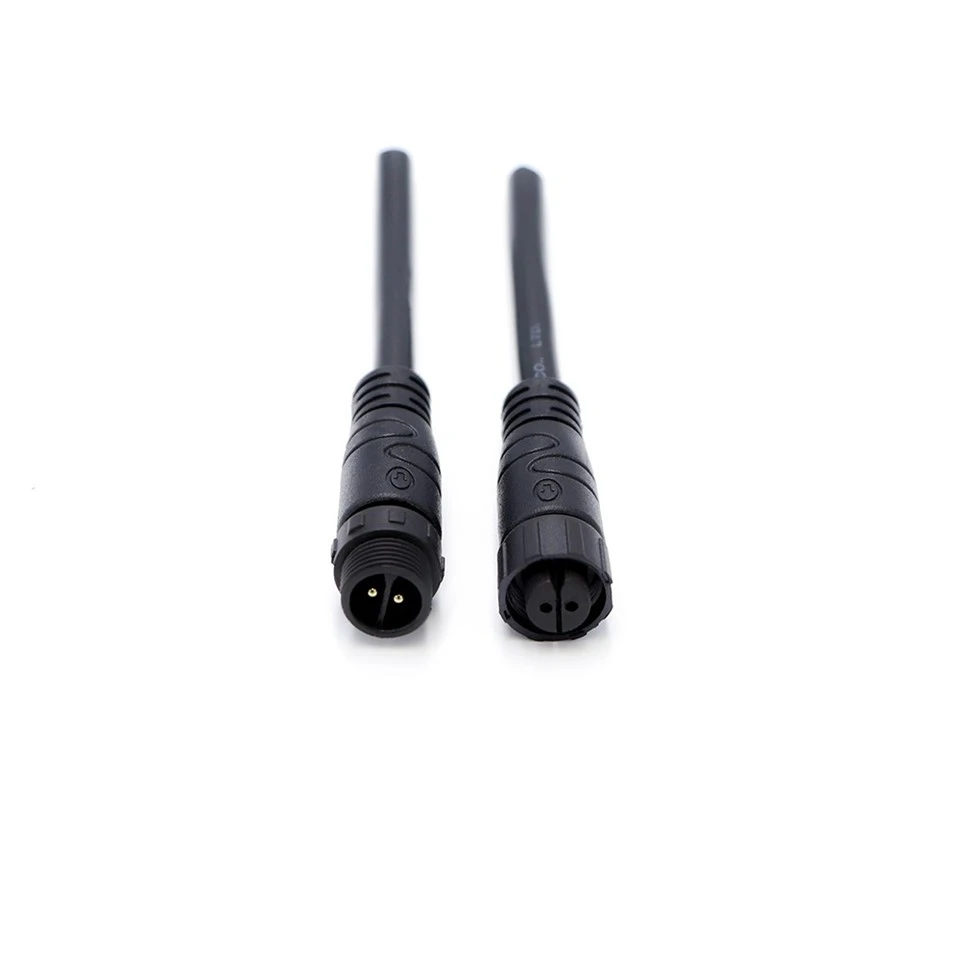

Fișă tată cu 2 pini 6A Vedere frontală
Această vedere frontală prezintă ștecherul tată cu două contacte din alamă placate cu nichel, evaluate la 6A per pin, dispuse în modelul circular standard M12 (pini cu diametrul de 1,0 mm). Carcasa turnată din PVC negru oferă izolație robustă și protecție mecanică. Cheia de polarizare integrală este vizibilă în poziția de la ora 12, asigurând orientarea corectă a împerecherii. Inelul O de etanșare nu este expus pe această față – se află în spatele rădăcinii filetului. Designul cu fața plată permite curățarea ușoară a resturilor înainte de conectare. Utilizați această imagine pentru a inspecta dreptatea știfturilor, integritatea placajului și calitatea suprafeței carcasei.

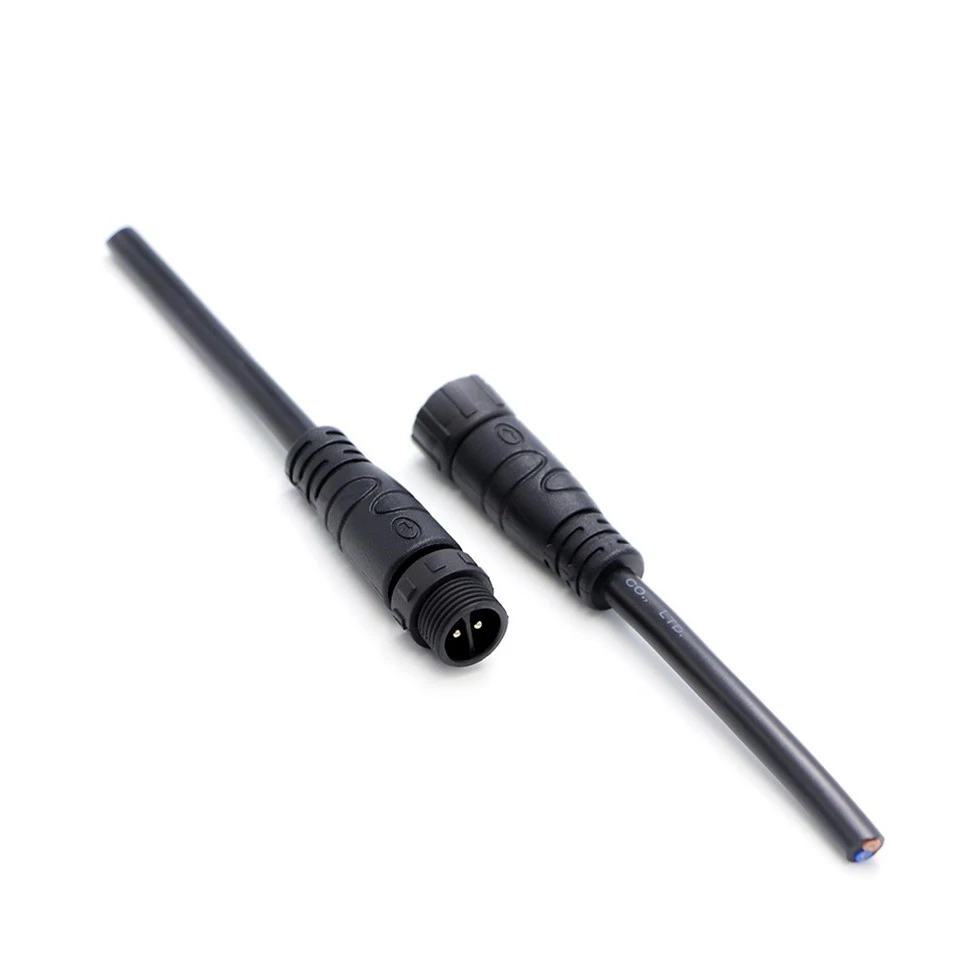

2 – Bărbat și femeie separați la un unghi de 45 de grade
Această vedere unghiulară prezintă ștecherul tată (stânga) și priza mamă (dreapta) separate la aproximativ 45 de grade, permițând o vizibilitate clară a ambelor filete metalice M12×1.0 – exterior tată și interior interior, ambele din alamă nichelată. Inelul O de etanșare este vizibil pe rădăcina filetului tată. Unghiul dezvăluie, de asemenea, cheia de polarizare pe mascul și fanta corespunzătoare pe femela. Nu se folosesc fire de plastic; toate suprafețele portante sunt metalice pentru reținerea cuplului pe cicluri repetate. Această imagine ajută la inspectarea stării filetului, a poziției etanșării și a alinierii cheilor înainte de asamblare.
