Conector impermeabil M12 4 Pin Filet IP67

Dongguan Hejiaxin Technology Co., Ltd. este unul dintre cei mai importanți producători și furnizori de conector impermeabil cu filet m12 4 pin ip67 din China. Vă rugăm să nu ezitați să cumpărați cu ridicata produse durabile fabricate în China aici și să obțineți lista de prețuri din fabrica noastră. Toate produsele personalizate sunt de înaltă calitate și preț competitiv.

Desenul dimensional oferă date mecanice cheie pentru fiecare extras CAD atașat. Lungime totală mufă tată 48,5 mm, lungime filet împerechere 14,0 mm, filet pe partea panoului 13,0 mm; intrarea cablului acceptă până la 6,0 mm OD. Lungime totală a recipientului mamă 48,3 mm, adâncimea filetului față de împerechere 13,8 mm, partea de montare 13,0 mm - rețineți asimetria dintre adâncimile de angajare masculin și feminin. Toate filetele M12×1.0; toleranțe conform ISO 2768‑m. Poziția cheii polarizante marcată pentru orientarea corectă. PDF/DWG disponibil pentru integrarea CAD. Verificați suprapunerea filetului și compresia etanșării atunci când calculați jocul la panou.

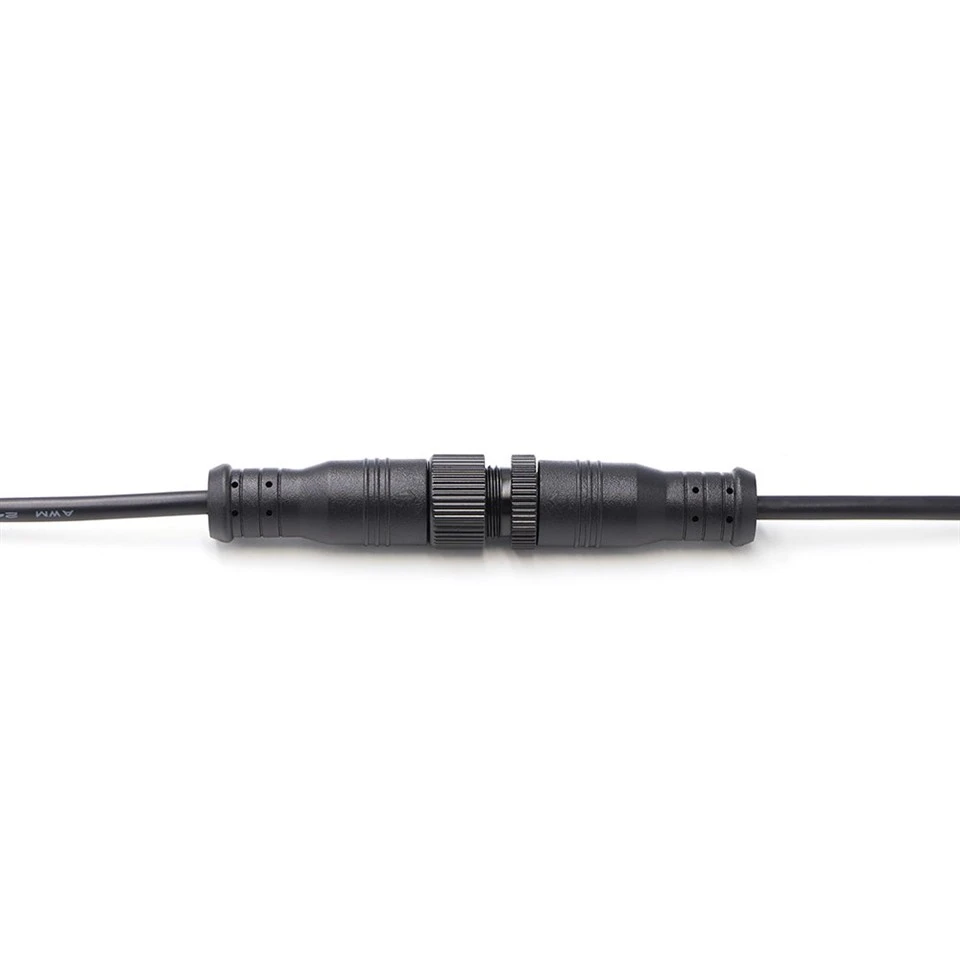

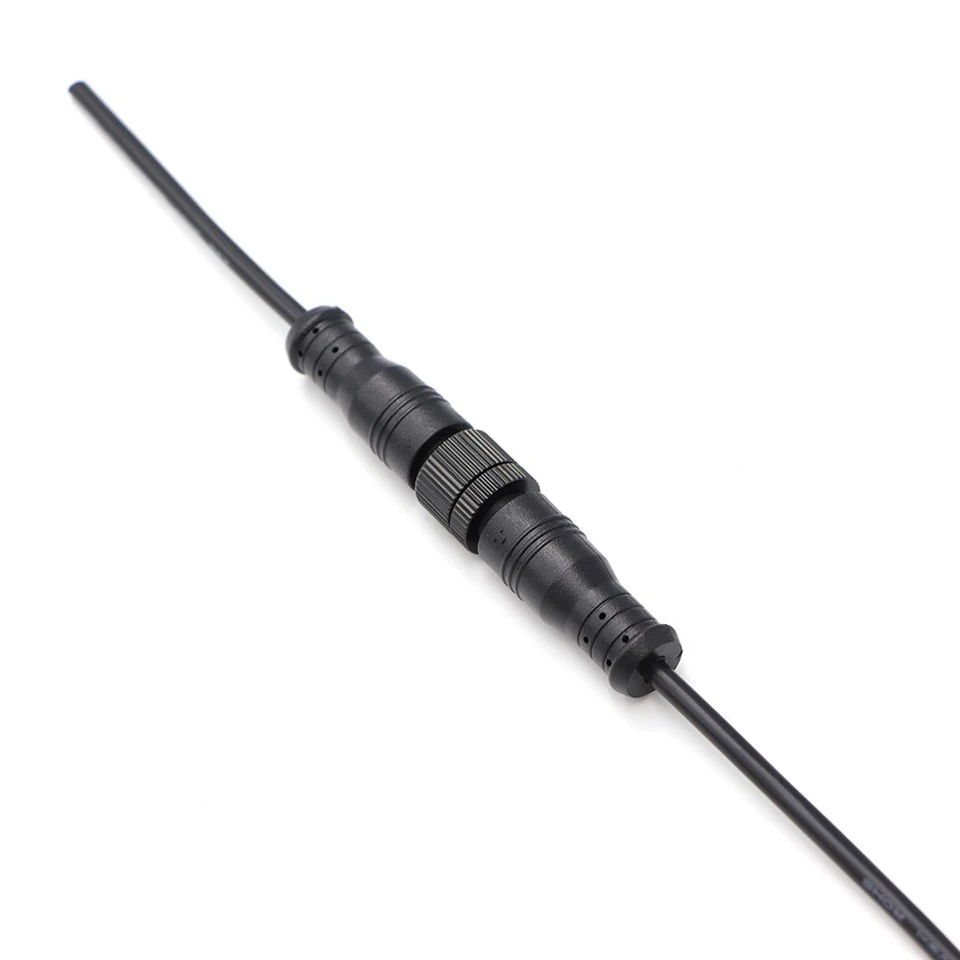

Mascul și femela cu 4 pini împerecheate

Această fotografie arată perechea împerecheată cu patru contacte din alamă placate cu nichel, vizibile clar la interfață. Ambele carcase sunt turnate în PVC negru, oferind izolație robustă și rezistență la impact. Cei patru pini sunt aranjați în modelul circular standard M12; cheia de polarizare în poziţia ora 12 asigură orientarea corectă a împerecherii. Angajarea filetului metal-metal este complet închisă, fără spațiu la îmbinare – confirmând cuplul adecvat. Utilizați această imagine pentru a verifica alinierea contactelor și integritatea carcasei înainte de instalare.

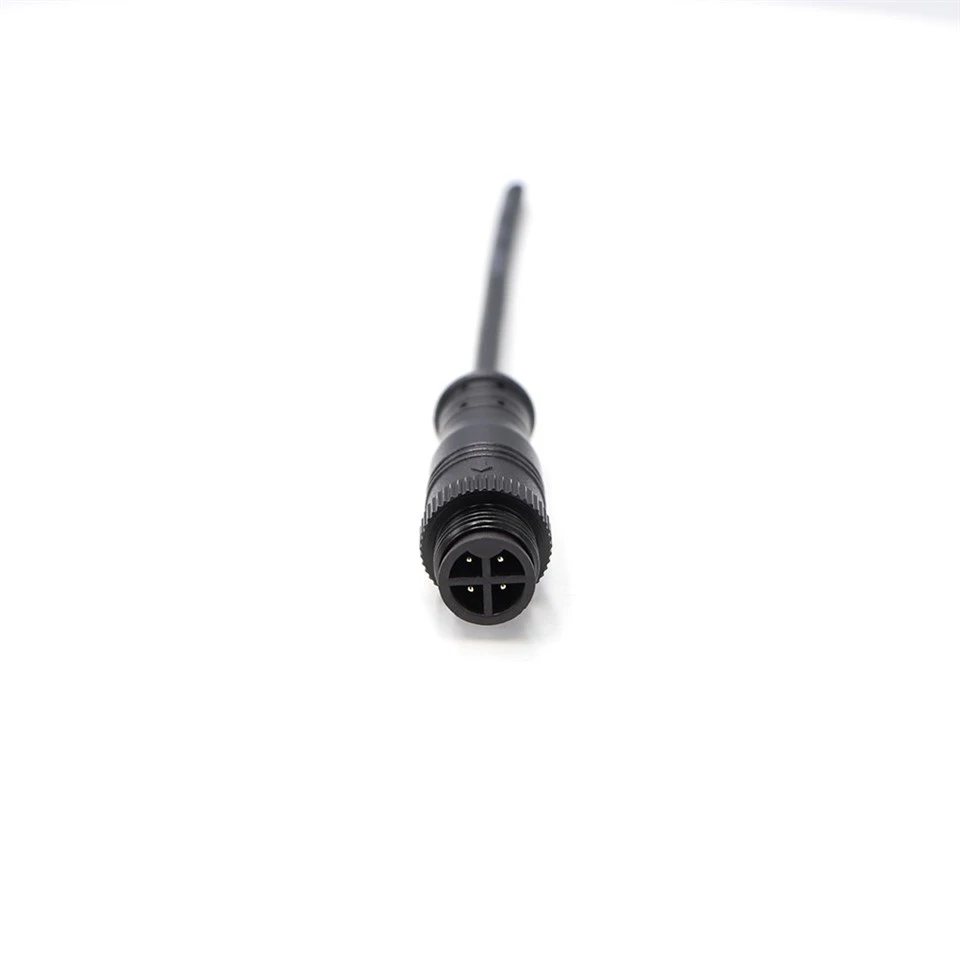

Fișă masculin Vedere frontală

Această vedere frontală arată doar ștecherul tată, cu carcasa din PVC neagră și cei patru știfturi din alamă nichelat la vedere. Filetul extern M12×1.0 și cheia de polarizare integrală sunt clar vizibile. Inelul O de etanșare nu este expus pe această față – este îngropat în spatele rădăcinii filetului. Designul cu fața plată, îndreptată, facilitează curățarea resturilor înainte de conectare. Această imagine servește ca referință rapidă pentru inspectarea dreptății știftului, a calității suprafeței și a absenței fisurilor sau a fulgerului pe carcasa turnată.
